در این بخش برنامه ها و امکانات پکج معرفی میشود. تعداد برنامه ها و امکانات در پکجهای سری XT تابع نوع
یونیتهای اندازه گیری است و نه نمایشگر.نمایشگر بعد از برقراری ارتباط با یونیتهای اندازه گیری برنامه های
قابل استفاده را نمایش میدهد. ضمنا نحوه نمایش اطلاعات و رابط کاربری در نمایشگرهای مختلف، مثلا تبلت یا
نمایشگر XT11 سازنده، یکی است.

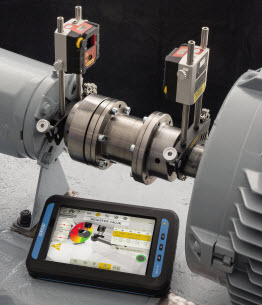

XT550 در حال حاضر (فروردین 98) با لوازم جانبی استاندارد از 5 برنامه اصلی به شرح زیر پشتیبانی میکند.
هر برنامه خود دارای امکانات عدیده ایست که در بخشهای زیر معرفی میشوند:
الاینمنت افقی (4 روش، و روش دستی Manual)
برنامه Machine Train، الاینمنت گروه ماشین آلات متصل به هم بدون محدودیت تعداد
برنامه اندازه گیری آزاد Values (یک محوره)
نوارِ Work Flow: در پکجهای XT ارائه یک رابط خلاقانه کاربری باعث نهایت سهولت و نظم و ترتیب در اندازه گیریها شده
است، با لمس اولین آیکون در سمت چپ عملیات اندازه گیری شروع و با آخرین آیکون گزارش کامل به فرمت PDF یا Excel
بدلخواه کاربر تهیه و ذخیره میشود.
در هر زمانی که کاربر مایل باشد میتواند کار را متوقف و ادامه کار را به زمان دیگری موکول کند. کلیه عملیات انجام شده بطور
اتوماتیک در دستگاه ذخیره میشود تا توقف و ادامه کار در زمان دلخواه میسر شود.
در تصاویر زیر 4 مرحله از مراحل مختلف الاینمنت افقی دو ماشین را ملاحظه میکنید.
توضیح ضروری: کلیه برنامه ها و امکانات XT550 در پکجهای XT770 و XT660 نیز ارائه میشود.
Manual: کلیه پکجهای سریِ XT از XT190 تا XT770 دارای منوال مشترک هستند. در این منوال تفکیکی بین امکانات
دستگاههای مختلف الاینمنت به عمل نیامده است. در نتیجه جهت اطلاع کامل از امکاناتی که در هر پکج ارائه میشود بهترین مرجع
آخرین بروشور پکج است که از سایت سازنده میتوان دانلود کرد. نام آخرین نسخه منوال:

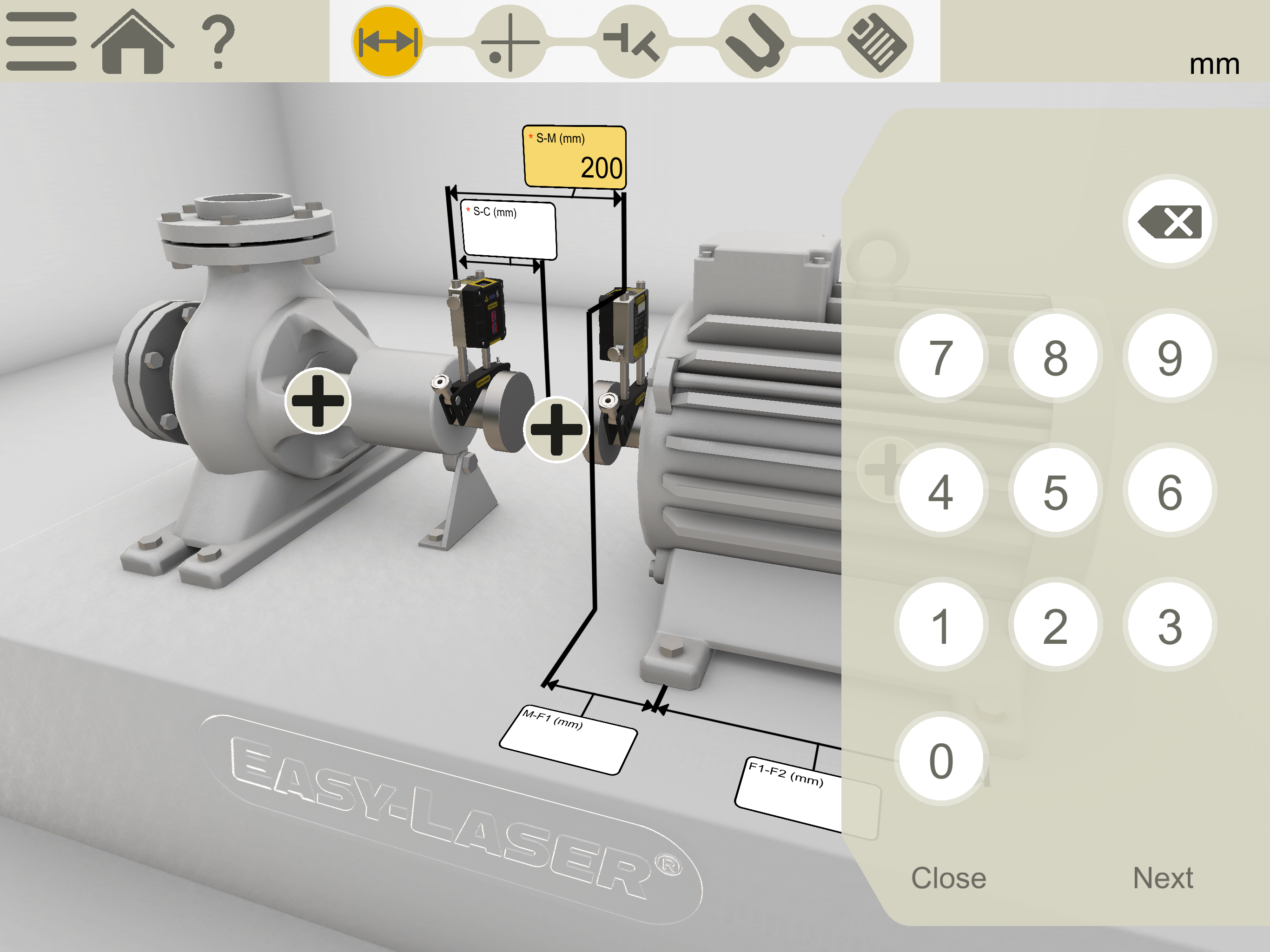

1- شروع الاینمنت با دادن فاصله ها

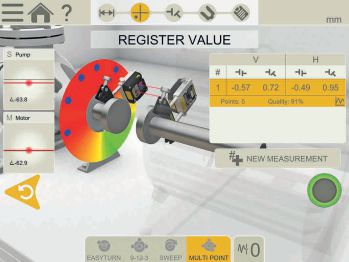

2- انجام اندازه گیری (روش مالتی پوینت در تصویر نمایش داده شده)

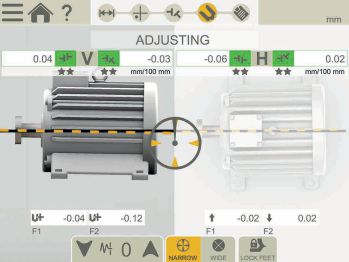

3- نتیجه الاینمنت و 4- اصلاح

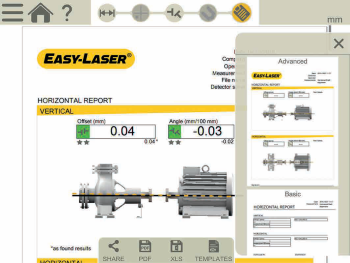

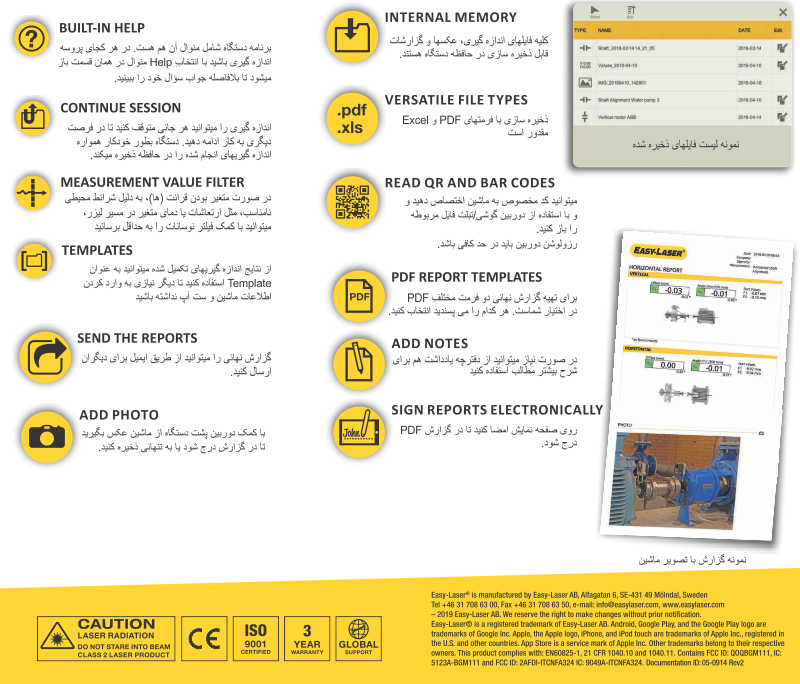

5- تهیه/نمایشِ گزارش (با انتخاب نوع Template) و امکان درج تصویر ماشین در گزارش
5- تهیه/نمایشِ گزارش (با انتخاب نوع Template) و امکان درج تصویر ماشین در گزارش

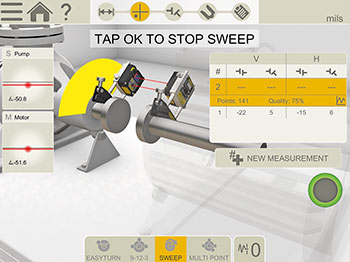

1- روش Continuous Sweep
در این روش در زمان چرخش شافتها با لمس
کلید قرائت (Enter) برداشت اطلاعات
شروع و تا لمس مجدد کلید بطور پی در پی
ادامه می یابد. مراکز دوران شافتها از روی
نتایج قرائت صدها نقطه محاسبه و در پی آن
وضعیت الاینمنت اعلام میشود.
A) Auto Sweep B) Multi Point C) Easy Turn
با این روش میتوانید به دقیقترین نتیجه با
کوپلینگ بسته در نهایت سهولت برسید. این
روش برای شافتهائی که اصطکاک بسیار
کمی داشته و با کمی اعمال نیرو شافتها به
چرخش در می آیند نیز ایده آل است چرا که
لازم نیست در نقاط مختلف شافتها را جهت
قرائت متوقف کرد.

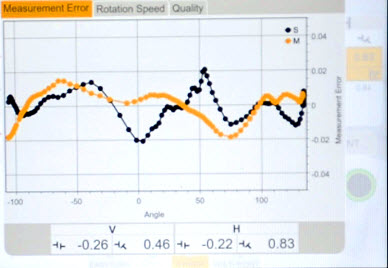

گرافِ خطای اندازه گیری (Measurement Error):
یکی از دست آوردهای مهم الاینمنت با روش Continuous Sweep تهیه گراف
خطای اندازه گیریهاست. این خطا میزان انحراف چرخش از دایره کامل را در هر
زاویه نمایش میدهد. بدین ترتیب خطای بالا بیانگر احتمال وجود عیوبی در یک
راستای خاص مثل لقی و یا فشار روی شافتهاست که کشف آنها با روشهای دیگر
میتواند بسیار مشکل تا غیر ممکن باشد. البته در درجه اول باید از محکم بسته شدن
یونیتهای اندازه گیری مطمئن شد.
با توجه به اهمیت ویژه تکنیک الاینمنت Sweep پیوسته، این شرکت ویدئوئی در
این خصوص و تحلیل خطای اندازه گیری تهیه کرده که در کانال آپارات شرکت قابل
دسترسی است. لینک ویدئو و کانال شرکت به شرح زیر است.
تست Twist با در نظر گرفتن 4 نقطه
برای شرح تصویر ماوس را روی مکانهای مشخص شده با A, B و غیره ببرید
انتخاب تعداد نقاط، شکل دلخواه (صاف یا Beam) و درج فواصل
نتیجه تست، به صورت پیش فرض نمایشِ نقاط پائین تر از صفحه
تست صافی/پیچشِ پایه/اسکید/میز یا فونداسیون با کمک یونیتهای اندازه گیریِ
استاندارد پکج
Twist Measurement
نتیجه الاینمنت برای Spacer Shaft زاویه های چپ و راست Spacer است
که باید در حد مجاز باشد. این روش باعث میشود خصوصا برای Spacer
Shaft های خیلی طویل مقدار جابجائی و شیم گذاری برای الاینمنت حتی تا
مقدار قابل توجه کاهش یابد و از مشکلات Bolt bound شدن یا نبود شیم کافی
برای برداشت پرهیز شود.

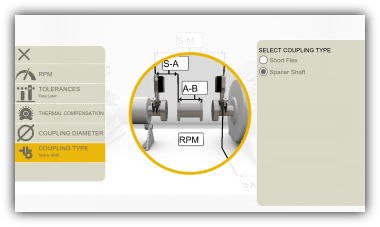

نوع کوپلینگ را میتوانید بین کوپلینگ معمولی و یا طویل Spacer Shaft
انتخاب کنید.
5- الاینمنتِ دستی مثل ساعت اندیکاتور: در صورت تمایل میتوان با کمک کلیه
سیستمهای الاینمنت ایزی لیزر الاینمنت را به صورت دستی مثل ساعت اندیکاتور
انجام داد. اختلاف در سرعت، سهولت و دقت بسیار بالای کار خصوصا بدون نیاز
به ساختن براکت برای هر ماشین و گرفتاری افت Sag است.

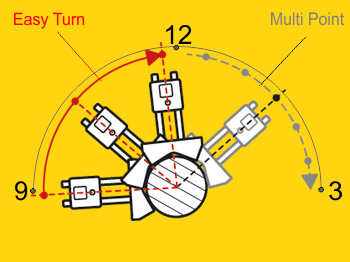

4- روش 9-12-3: این روش مستقل از زاویه سنج است و اندازه گیریها الزاما
باید در ساعات 9، 12 و 3 صورت گیرد. کاربرد اصلی این روش جائی است
که زاویه سنج قابل استفاده نیست، مثل الاینمنت ماشین آلات کشتی روی دریا.
3- روش EasyTurn: برداشت اطلاعات در سه نقطه دلخواه (حداقل مجاز
چرخش 20 درجه بین دو نقطه). این روش متداولترین روش الاینمنت در
تجهیزات الاینمنت Easy-Laser است ولی طبعا در صورت نیاز به دقت زیاد
بهتر است از روشهای فوق استفاده شود.
2- روش MultiPoint: در این روش برداشت اطلاعات در هر تعداد نقطه
دلخواه صورت میگیرد. مراکز دوائر در نهایت محاسبه میشود.
ادامه روشهای الاینمنت افقی....
این برنامه معمولاً قبل از شروع الاینمنت اجرا میشود تا از نصب صحیح ماشین
و تماس کامل همه پایه ها با نشیمنگاهها و بطور کلی فقدان Distortion در بدنه
اطمینان حاصل شود. این برنامه روی هر دو ماشین قابل اجراست. در پایان
برنامه میتوان بدون نیاز به وارد کردن مجدد فواصل وارد برنامه الاینمنت
دلخواه شد.

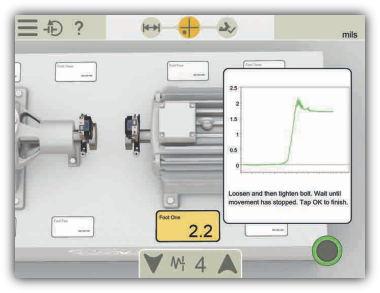

منحنی نحوه بالا آمدن ماشین با شل
کردن هر پیچ پایه

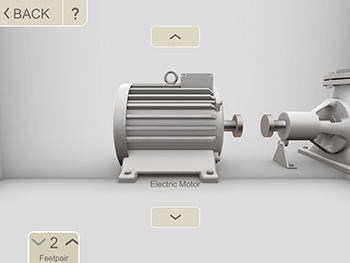

در دستگاه سری XT میتوانید تصویر متناسب با ماشین خود را از میان انواع
تصاویر سه بعدی 3D موجود در دستگاه برای هر دو ماشین M و S انتخاب
کنید.
البته نام ماشین ها را هم میتوانید در این سیستمها خودتان تعیین کنید.

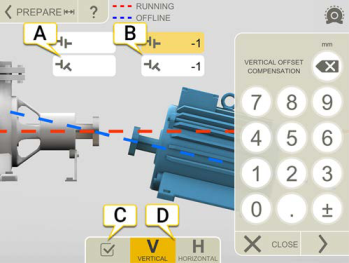

Thermal Growth Compensation
اعمال میزان انبساط در نتیجه تست الاینمنت
چنانچه هر یک از دو ماشین بعد از راه اندازی دچار انبساط میشوند، میتوان
مقدار آنرا وارد کرد تا در نتایج الاینمنت در حالت سرد اعمال شود.

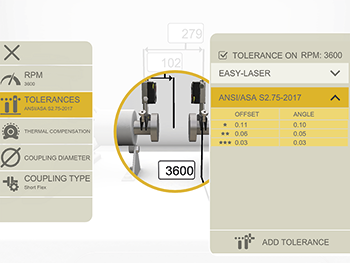

دستگاه میتواند نتایج الاینمنت را با استانداردِ ANSI/ASA S2.75-2017 ،
جدول الاینمنتِ Easy-Laser یا تولرانس دلخواه کاربر مقایسه و نتیجه را به
صورت رنگهای سبز، زرد و قرمز (و نارنجی برای استاندارد ANSI) نمایش
دهد. استانداردِ پیش فرض Easy-Laser است.
تست نحوه تطابق نتایج الاینمنت با استانداردها
در صورت درج مقدار دور (RPM) نتایج بطور خودکار با مقایسه با تولرانس
نمایش داده میشوند.

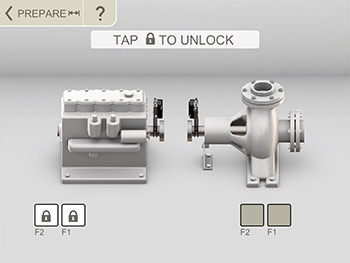

Locked Feet (تغییر پایه های مرجع)
در صورتی که تغییر مکان افقی یا عمودی ماشین M در حد کامل، به دلیل مشکلات
پایه Base Bound) یا Bolt Bound) مقدور نباشد میتوان هر دو جفت پایه دلخواه را
مرجع قرارداد تا نتیجه الاینمنت برای پایه های دیگر محاسبه شود.
ماشین سمت چپ ماشین مرجع یا S است. هر دو جفت پایه قفل است
یک جفت پایه از ماشین سمت چپ از قفل بودن خارج و یک جفت از ماشین
سمت راست قفل میشود
نتیجه الاینمنت پس از وضعیت جدید پایه های مرجع

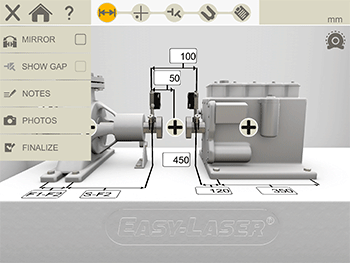

Mirror Machine Image یا Swap View
بطور پیش فرض ماشین S سمت چپ تصویر نمایش داده میشود. کاربر میتواند بسته به
موقعیت استقرار خود جای دو ماشین را با یکدیگر عوض کند تا تصویر را برای
راحتی بیشتر با آنچه می بیند تطبیق دهد.
جابجا کردن ماشین چپ با راست (دید از سمت دیگر ماشینها)
در صورت نیاز امکان تعریف بیش از دو جفت پایه برای ماشین وجود دارد. همچنین
جفت پایه های جلوی ماشین میتوانند جلوتر از محل نصب یونیت M باشند.
در زمان اصلاح الاینمنت، علاوه بر حالت Live در ساعتهای 9-12-3-6 دستگاه در
نواحی با زوایای±44° نسبت به محل ساعتهای مزبور نیز به صورت زنده نتایج کار
را نمایش میدهد. در مورد دستگاه XT770 حالت Live به صورت 360 درجه نیز
موجود است.

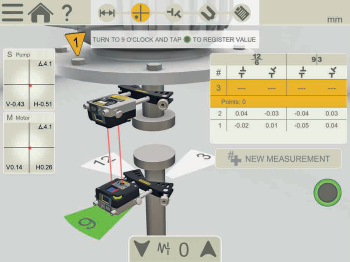

Vertical Flange Mounted Machines
الاینمنت ماشینهای عمودی با پکجهای سریِ XT به دلیل نمایش سه بعدی و امکان
چرخاندن تصویر و مشاهده ماشین ها از زوایای مختلف به مراتب ساده تر از
سیستمهای دو بعدی است. تعداد بولتهای 4، 6، 8 و 10 برای الاینمنت ماشینهای
عمودی قابل تعریف است.

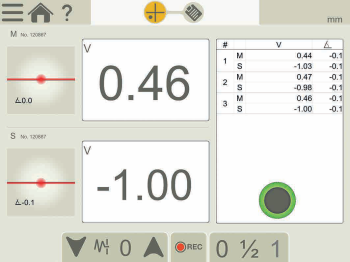

این برنامه ابزار فوق العاده ایست که در تمام تجهیزاتِ الاینمنت شافتهای Easy-
Laser ارائه میشود. با کمک این برنامه میتوان انواع اندازه گیریهای ساده تا پیچیده
را به صورت Manual، مثل ساعت اندیکاتور، اجرا کرد. برنامه به صورت Live
مقادیر قرائت شده دیتکتورها را نمایش میدهد. میتوان نتایج را به صورت دستی یا
اتوماتیک ثبت و نتیجه را در فایل PDF ذخیره کرد.
در پکجهای XT440, 550 Ex, 660 این اندازه گیری به صورت تک محوره انجام میشود.

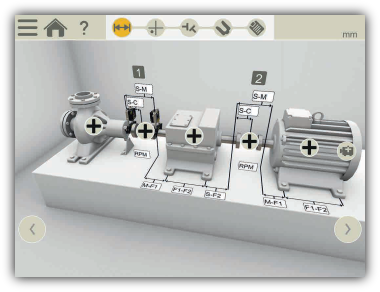

برای ماشین آلات متصل به هم (بدون محدودیت تعداد در XT770 و XT550
Ex) میتوانید به ترتیبی که مایلید با کمک تصاویر موجود در دستگاه Machine
Train خود را بسازید. در پایان الاینمنت برنامه مناسبترین ماشین را به عنوان
ماشین ساکن یا Stationary انتخاب میکند. البته خودتان هم میتوانید هر دو
جفت پایه دلخواه را مرجع قراردهید. (در XT660 حداکثر تعداد ماشین آلات 3
ماشین (دو کوپلینگ) است).
کلیه امکانات دستگاه برای الاینمنت دو ماشین، مثل انتخاب روش الاینمنت مثل
Sweep، نوع کوپلینگ، انبساط، تولرانس و.....تا قفل کردن پایه های دلخواه در
این برنامه هم در دسترس هستند.
برای اطلاع از جزئیات بیشتر توصیه میکنیم آخرین منوال XT را از سایت
سازنده دانلود و قسمت Machine Train را مطالعه فرمائید.
Multiple Sets of Feet
